SNMP ディスカバリーの説明

SNMP ディスカバリーの仕組みについてさらに詳しく知りたいですか?この記事では、前提条件、フロー、一般的なトラブルシューティング手順に関する詳細な情報を提供します。

コンテンツ

• 前提条件
• MID サーバーの機能と要件
• ベースシステムにおける SNMP ディスカバリーフロー
• よくある問題と調査方法

前提条件

• SNMPバージョン:これは、ターゲットホストに対して検証する必要がある重要なチェックの1つです。

  • ServiceNow ディスカバリーは、SNMP バージョン 1、2c、3 をサポートしています。
  • ディスカバリーではデフォルトでバージョン 1 と 2c を使用します。
  • バージョン 3 のサポートは明示的に有効にする必要があります。
  • MID サーバーは、デフォルトですべての SNMP プロトコルバージョンをサポートしています。
  • 特定のバージョンの SNMP バージョンのみをサポートするように MID サーバーを設定することも可能です。

• 認証情報：SNMP の認証情報にはユーザー名が含まれておらず、community string. と呼ばれるパスワードのみが含まれています。

  • 多くの SNMP デバイス向けのデフォルトの読み取り専用コミュニティ文字列はパブリックであり、ディスカバリーは自動的にその文字列を試行します。
  • public のコミュニティ文字列ではない場合は、適切な SNMP 認証情報を入力してください。

MID サーバーの機能と要件

SNMP デバイスでディスカバリーを実行するために追加機能を確認する必要はありません。MID には、ディスカバリーを実行する機能のみが必要です。

ベースシステムにおける SNMP ディスカバリーフロー

• ServiceNow のディスカバリープロセスには、SNMP によって管理されているデバイスを検出する機能があります。対象となるデバイスには以下のようなものがあります。

  • スイッチ (Kingston 以降の積み重ねスイッチも同様)
  • ルーター
  • プリンター
  • 無線アクセスポイントのコントローラー
  • ロードバランサー
• ディスカバリープロセスでは、MIB と OID を使用して、ネットワーク対応デバイスの分類、識別、探索を行います。

  • MIB：Management Information Base (管理情報ベース) は、ネットワークデバイスによって定義された一連の値 (統計とコントロールの両方) を含むデータベースのようなものです。デバイスベンダーは、プライベート MIB と呼ばれる MIB を選択することもできます。
  • OID：Object Identifier (オブジェクト識別子) は、SNMP の実装で使用される表現で、MIB と対象のオブジェクトを組み合わせたものです。対象のオブジェクトは、ポーリングデバイスが検索できるパラメーター値 (デバイスの稼働時間など) として定義できます。

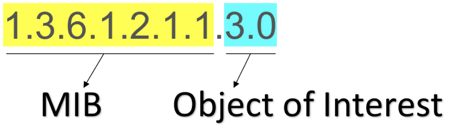

  • たとえば、デバイスが OID = 1.3.6.1.2.1.1.3.0 であるとします。下の画像は、それがどのように加算されるかの例を示しています。最初の 7 桁は MIB を表し、最後の 2 桁は対象のオブジェクトを表します。

• 検出フェーズの概要
  • Shazzam またはスキャンフェーズ：ユーザーが指定した IP アドレスに対して、Shazzam ではデバイスをポーリングし、応答しているポートをチェックします。このシナリオでは、デバイスが応答すると予想されるポートが 161 であるとします。組織によって SNMP が実行されるポートがカスタマイズされている可能性もあるため、適切にチェックする必要があります。

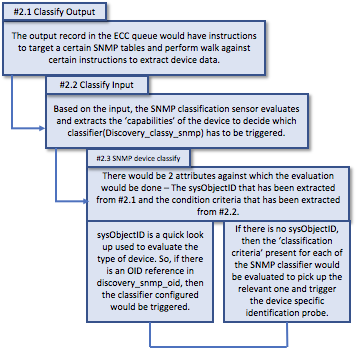

  • 分類フェーズ:アクティブなポートの場合、 ポートプローブモジュールにはトリガーされるプローブまたはパターンのセットがあり、SNMPデバイスの場合は通常 、SNMP - 分類です。このプローブの主な目的は、ターゲットデバイスから有効な OID を抽出することです。SNMP - 分類の入力ペイロードは、以下のサンプル画像のようになります。

• • • • • 「sysDescr」タグはデバイスのタイプを定義します。
        • 「sysObjectID」タグには OID が含まれています。
      • デバイスの分類は、SNMP ディスカバリープロセスによって次のように処理されます。

        • デバイスタイプごとに、特定の SNMP 分類子が定義されています。それらは discovery_classy_snmp テーブルの下にあります。
        • 各分類子には、分類基準があります。このセクション/タブには、関連する分類子をトリガーするためにターゲットホストが満たす必要がある条件が含まれています。すべての分類基準レコードは discovery_class_criteria で確認できます。フェッチされた OID は、適切な分類子と、SNMP OID 分類タブ の下にある分類子に定義およびマップされる OID のリストを選択する際に考慮されます (OID が SNMP OID テーブルに存在し、存在しない場合でも分類は続行されますが、使用可能なすべての分類子の条件がチェックされます)。すべての OID 固有の情報は、discovery_snmp_oid の下にあります。
        • 適切な分類子が選択されると、分類中に一致した条件に基づいてトリガーされるプローブが [プローブのトリガー] セクションで定義され、discovery_classifier_probe で表示することもできます。

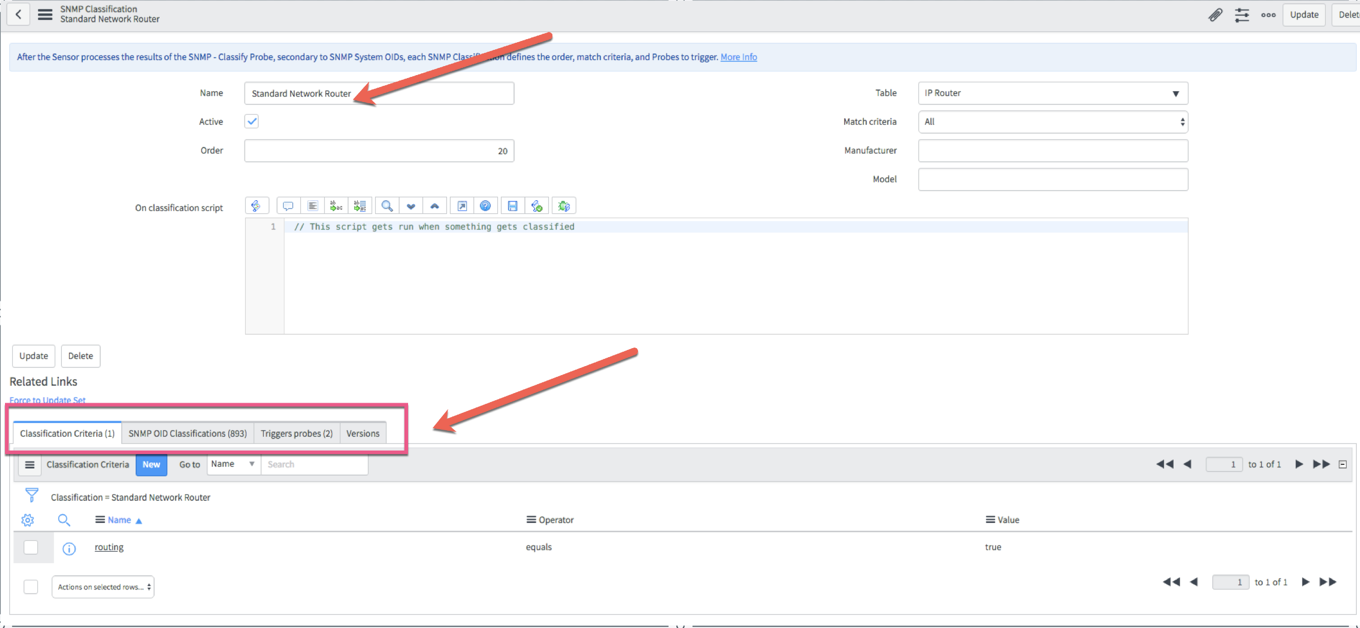

        • 以下は、標準ネットワークルーターの SNMP 分類子レコードの例です。

    • 識別フェーズ：取得した MIB に従って、分類フェーズは、デバイスのタイプと、デバイスを識別するためにトリガーする必要がある必要なプローブ/パターンを識別フェーズにフィードします。ターゲットホストの MIB がポーリングされ、 対象のオブジェクトが抽出されます。これは、CI に入力されると予想される詳細になります。一般に、SNMP MIB はインスタンスの ecc_agent_mib テーブルに存在し、コンパイルされ、ディスカバリーが稼働している MID サーバーにロードされることが想定されています。すべての MIB が OOTB に存在するわけではなく、要件に応じて追加する必要があることに注意してください。関連する MIB がない場合、ディスカバリーは分類フェーズの先に進むことができません。
    • 探索フェーズ：探索フェーズでは、レイヤー 2 ディスカバリーをトリガーすることで、ターゲットホストがさらに探索され、内部の詳細情報を取得します。

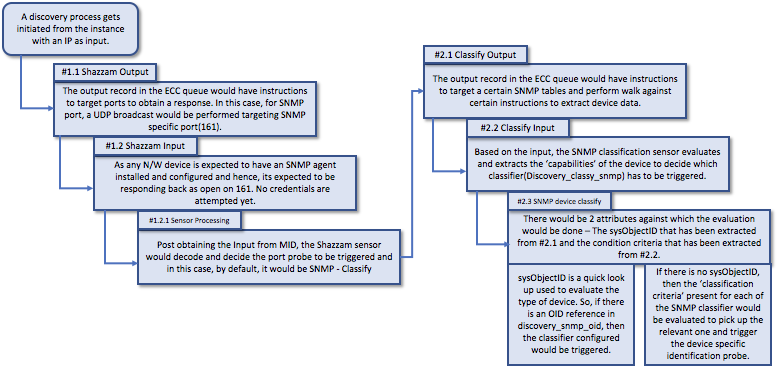

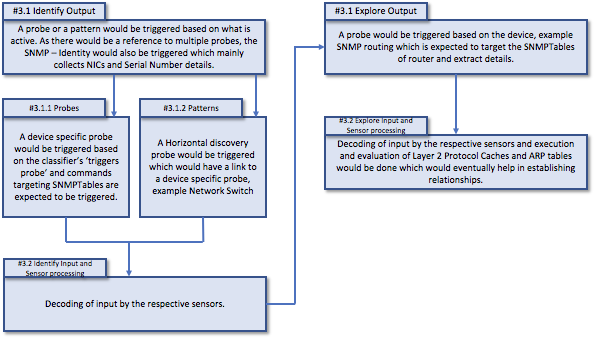

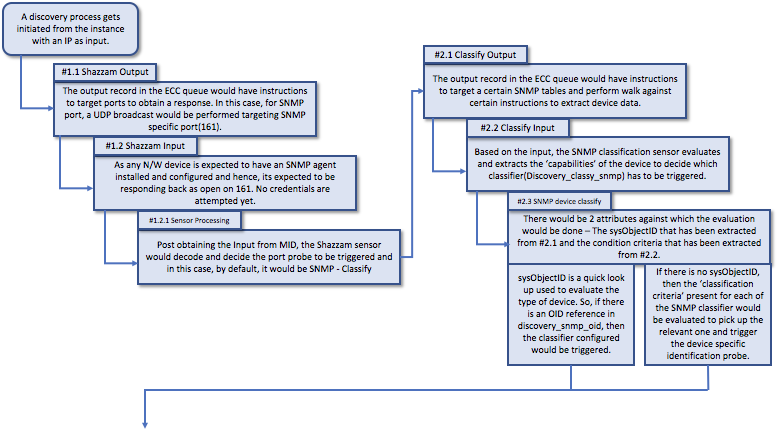

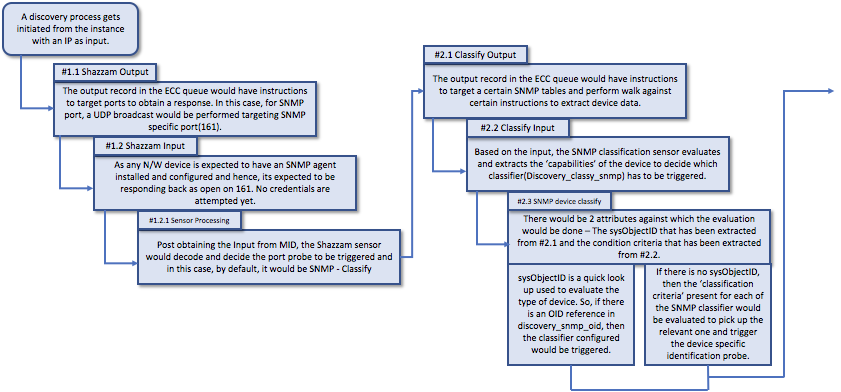

  • 詳細なSNMP検出フローの概要を下の図に示します。

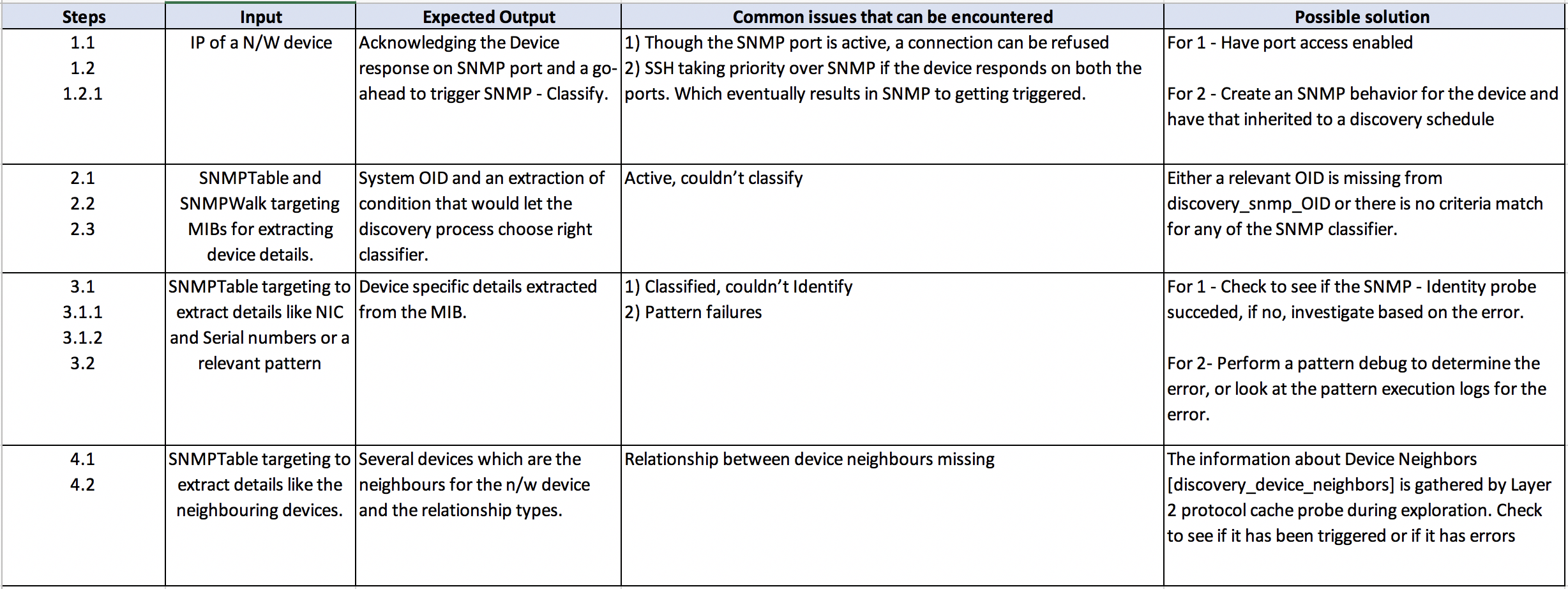

• • 上のフロー画像の手順に従って、一般的な問題と考えられる解決策を次の表に示します。

注: SNMP プローブにパラメーターを追加する柔軟性があります。OID の子を特定して探索する必要があるシナリオや、タイムアウトを設定する必要があるシナリオが考えられます。これを行う方法の詳細については、SNMP プローブパラメーターとその追加方法に関する ServiceNow のドキュメントを参照してください。

SNMP プローブパラメーター

SNMP デバイスのディスカバリー時に使用できるプローブパラメーターが追加されていますこれらは、次のテーブルと SNMP プローブパラメーターのドキュメントに記載されています。

SNMP sys_properties

glide.discovery.L3_mapping：ネットワーク機器の TCP/IP レイヤーの論理マッピングを抽出する要求の場合、有効にする必要があります。これは、レイヤー 2 ディスカバリーを超えるものです。

SNMP スクリプトインクルード

知っておくと便利な SNMP スクリプトインクルードをいくつか紹介します.

1. • 1. 1. SnmpSensor

           1. このセンサーのそれぞれのプローブから、指定されたフィールド名の OID を取得します。
           2. SNMPResponse クラスで使いやすいように、テーブル SNMP フィールド OID から最後のオブジェクト名を自動的にトリミングします。
        2. SNMPResponse
           1. SNMP シングルトンのフィールドやテーブルを安全かつ簡単に取得するメソッドで、SNMP ペイロードの応答インスタンスをラップします。
        3. SnmpIdentityInfoParser
           1. SNMP - ID 情報マルチプローブの結果を解析し、渡された CIData オブジェクトに汎用 NIC とシリアル番号を追加します。
        4. SNMPNetworkInterfaces
           1. JavaScript SNMP センサーのネットワークインターフェイスの作成を処理します。

よくある問題と調査方法

• • • MID Server からの SNMP の問題のトラブルシューティングと SNMP ウォークの実行方法については、「 KB0696727:MID Server SNMP のトラブルシューティング」を参照してください。
    • 無線アクセスポイント (WAP) の検出の詳細については、「KB1511615」を参照してください。

SNMP に関する FAQ

Q: SNMP 検出は V3 資格情報をサポートしていますか。
A：はい、できます。資格情報タイプ SNMPv3 資格情報を使用して、V3 資格情報を設定できます。

Q: ワイヤレス アクセス ポイントの検出はサポートされていますか。
A: WAP が SNMP で応答することが予想される場合、はい。そうでない場合は、サポートされません。その場合、WAP の親となるコントローラーをターゲットにすることを検討する必要があります。

Q: SNMP デバイスの検出中に速度が低下するのはなぜですか。
A: 場合によっては、実行時により多くの OID が必要になるため、デバッグとランタイムの実行に違いがあります。これにより、ネットワークデバイス上のSNMPサービスの優先順位が低いため、デバイスがSNMPクエリに正しく応答しない可能性があります。不整合や異常な動作が発生した場合は、Wireshark ログを収集して確認できます。

• SNMP Discovery Troubleshooting (SNMP ディスカバリーのトラブルシューティング)
• MID サーバー SNMP Troubleshooting (MID サーバー SNMP のトラブルシューティング)
• Why Did SNMP Put my SNMP Device in the Wrong Table or CI Class (SNMP が SNMP デバイスを間違ったテーブルまたは CI クラスに配置する理由)
• Discovery Deep Dive - SNMP Classification and Properties (ディスカバリーの詳細：SNMP の分類とプロパティ)
